技术角 | 如何使用方位角和距离放样点位
首页 博客 技术角 | 如何使用方位角和距离放样点位
2025-06-26
Chloe
分享:

在现代全球导航卫星系统（GNSS）测量中，放样工作通常依赖带有已知坐标的地图。然而，在一些国家，如美国、加拿大或欧洲部分地区——尤其是在处理旧版测量地图、林业记录或地籍图时——点位的描述并非采用坐标，而是通过其方位角和距离关系来实现。

这就带来了一个难题：如何在实地准确放样此类点位？

在本篇博客中，我们将指导您借助工程通软件，根据方位角和距离关系计算坐标——从而实现基于旧版数据格式的精准放样。


注意： 开始操作前，请确保您的工程通软件已经更新至最新版本。您可以访问我们的下载中心获取最新版本-下载中心


1. 在已知的参考点设置基站

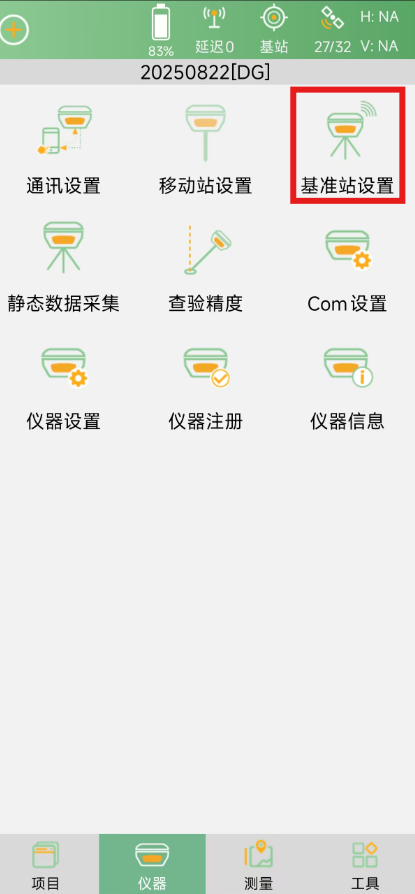

首先，选择一个已知的参考点或起点，并在地面上清晰标记。然后，将你的 RTK 基站设置在这个参考点上。

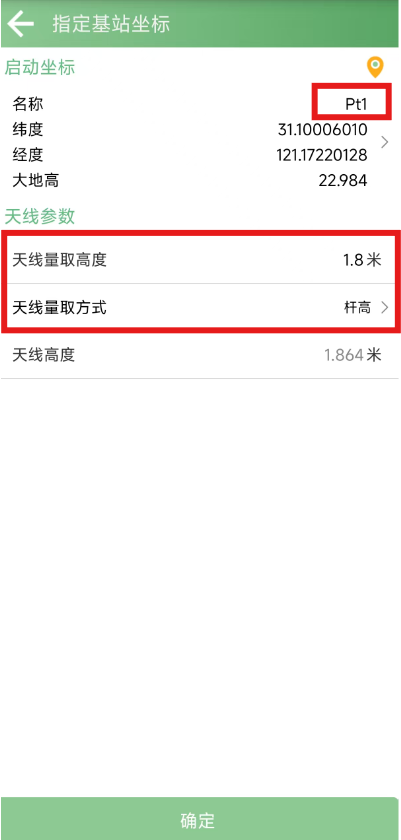

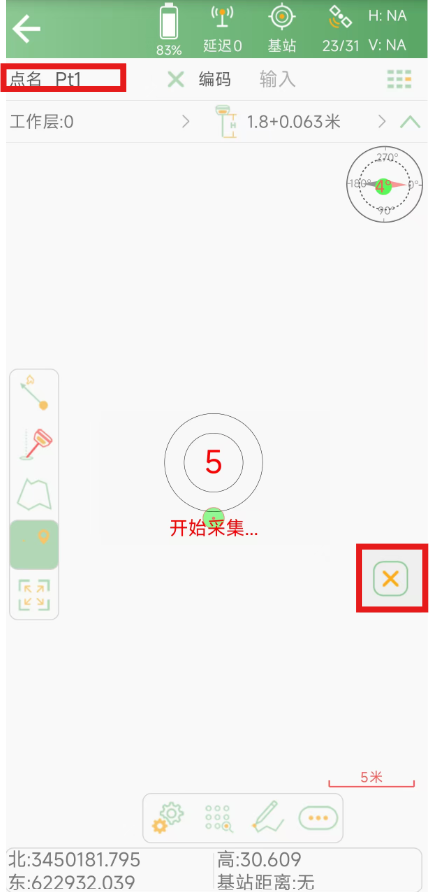

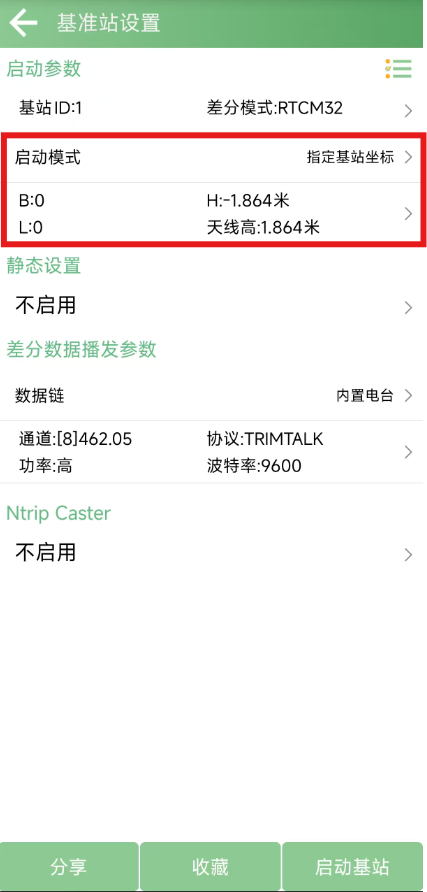

在自动模式下测量基站坐标，并根据测得的基站坐标启动基站。记住要测量并输入基站的斜高。



提示：重启 RTK 基站时，请始终使用同一个点和相同的坐标，以确保不同测量时段的一致性。



2. 从方位角和距离计算坐标

启动基站后，设置好你的 RTK 移动站，确保获得固定解（FIX solution）。然后按照以下步骤在工程通中计算目标点坐标：

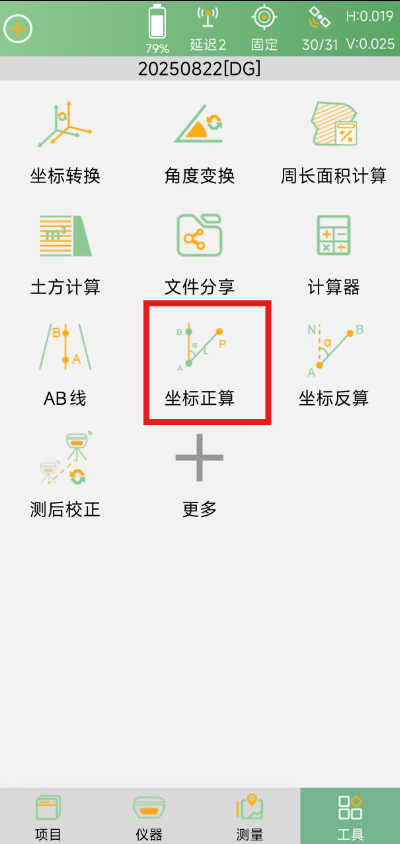

  1. 进入 “工具”（Tools）>>“坐标正算”（Coordinate Positive Calculation）。

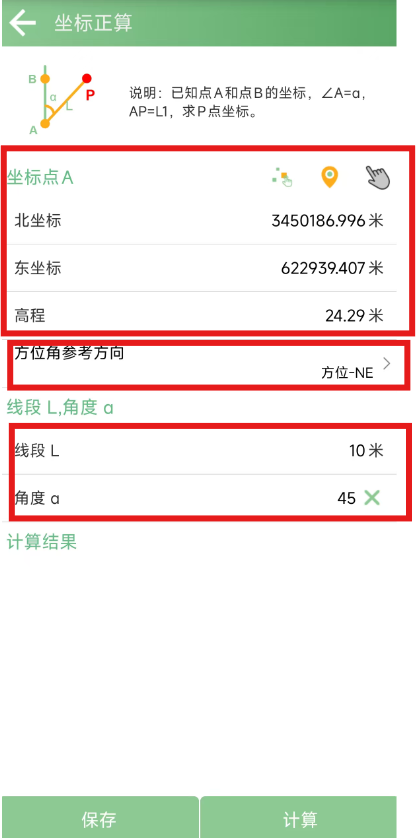

  2. 选择已知的基站点作为 A 点（Point A）。

  3. 设置方位角参考方向（通常为 “方位角 - 东北”（Bearing-NE），具体取决于你的地图样式）。

  4. 输入地图上提供的方位角（线 L（Line L））和距离（角 α（Angle α））数值。

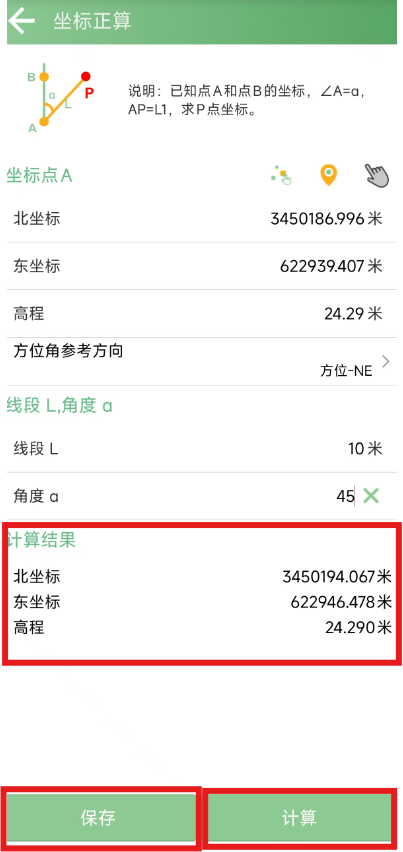

  5. 点击 “计算”（Calculate）生成坐标。

  6. 点击 “保存”（Save）将计算出的点存储到点数据库中。



这种方法将相对位置数据转换为可用于放样的坐标。

3. 放样计算出的点

既然目标点已经有了坐标，接下来就在实地进行放样。

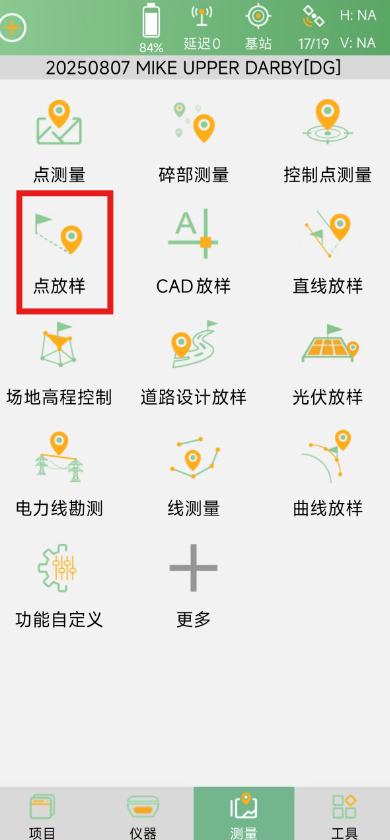

  1. 进入 “测量”（Survey）>>“点放样”（Point Stakeout）。

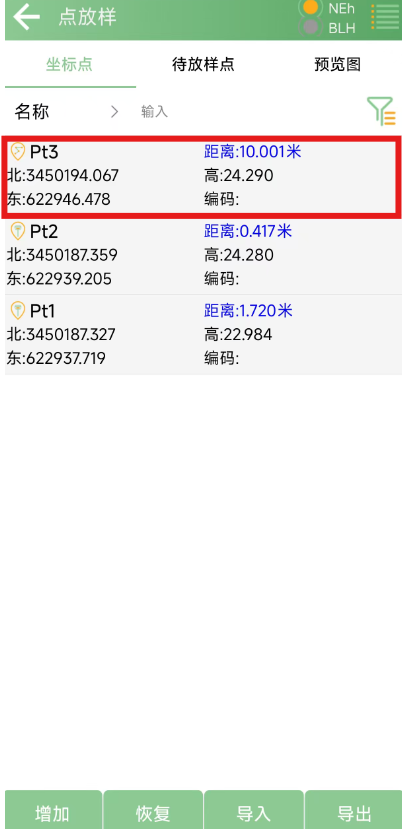

  2. 从列表中选择已保存的点。

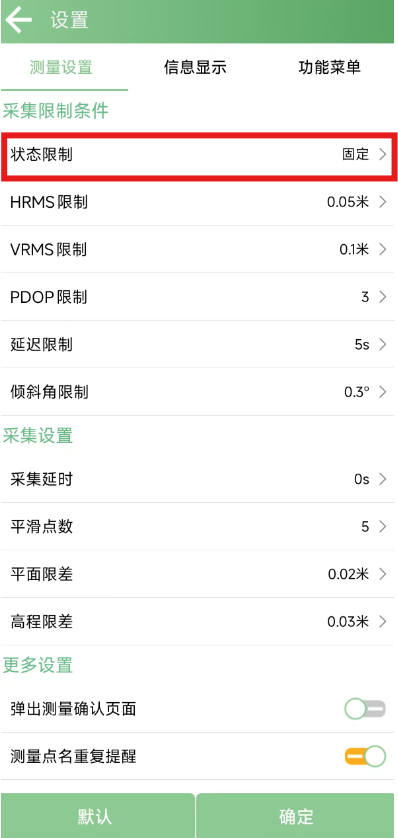

  3. 确保 “解算精度限差”（Solution Tolerance）已切换回 “固定解”（FIXED）。

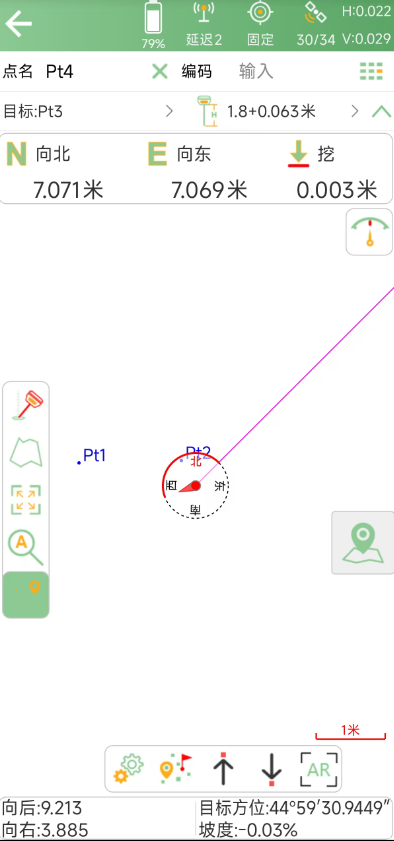

  4. 按照屏幕上的提示找到目标点。



4. 对其他点重复此操作

一旦第一个点被找到并标记，你可以将其用作下一个放样点的新参考点。

重复相同的方位角和距离计算流程

  • 将最近放样的点用作新的 A 点。

  • 输入地图上下一个方位角和距离值。

  • 进行计算、保存并放样。

这种方法即使在没有提供绝对坐标的情况下，也能通过相对数据重建出完整的地图。


总结

基于方位角和距离的地图在旧档案和特定地区仍被广泛使用。借助合适的工具和工作流程，你只需从一个参考点出发，就能依次准确计算并放样每个点。

通过将工程通的坐标工具与稳定的基准站设置及固定解（FIX solutions）相结合，你可以利用现代 RTK 设备高效且精准地处理传统测量数据。


关键词
方位角 RTK 测量 GNSS
